功率分析仪LMG600系列在光伏领域的应用

LMG600系列功率分析仪在光伏领域的应用:

光伏逆变器的功效测试--光伏逆变器测试方法

光伏发电在低压电网中已成为当今和未来能源供应的热点。太阳能电池板产生的直流电可以存储在电池系统中。通常情况下，这种直流电需要转换为交流电输送到配电网以满足日常生活用电需求。从DC到AC的转换将通过光伏逆变器来实现。下图是一个典型的光伏电站并网示意图。

为了减小在转换过程中的功率损耗，逆变器需要不断提高效率。典型的逆变器效率一般在96%左右。功率分析仪可以测量太阳能发电机产生的能量，逆变器的效率以及通过逆变器输送进电网的能量。根据光伏组串的布线，每个组串会有自己的Z大功率跟踪器（MTT）。光伏组串的各逆变器都是大功率逆变器，通常是三相交流输出。--光伏逆变器测试方法。

LMG670功率分析仪在一个机框中可以放置高达7个功率模块，能够精确地分析和测量整个光伏网络中的相关参数，如电压、电流、功率。

LMG600系列功率分析仪可以根据测试需求配置多通道进行测试。下图是双组串光伏逆变器并网图，LMG670可以配置为6个功率通道，每个功率通道包含1路电压输入，1路电流输入

光伏组件测试典型的测试输入要求：

1、直流电压范围600V-1000V，现在还有1500V

2、交流电压范围230V-400V，取决于逆变器额定功率

3、电流范围10A-1000A，取决于逆变器额定功率

4、带宽10KHz-100KHz，取决于逆变器的开关频率

5、精度：一般现场测试可使用B1模块，实验室高效率测试使用A1精度模块

LMG600系列功率分析仪根据不同的测试需求可以配置不同精度及带宽范围的功率模块，图3是A1模块和B1模块的精度及带宽范围的说明。

太阳能转换效率测试

可以在一个测量菜单下分别查看每组之间的效率测试结果，并可以构建自定义菜单，只显示你关心的测试数据

利用谐波分析法测试并网发电的稳定性

可以显示电压，电流及功率谐波，按谐波次数和直方图显示。以检验谐波、间谐波含量是否符合光伏并网的要求

使用LMG600系列功率分析仪闪变测试模块进行观测短时间闪边PLT和长时间闪边PLT，这些数据在并网的标准中有限定范围。

记录处理太阳能发电系统的电力数据

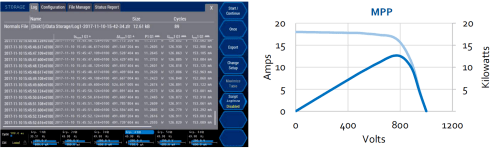

可长时间记录包括：电压、电流、功率、功率因数、频率、谐波以及模拟数字处理信号、辐照度传感器信号等数据，记录的数据可以导入到Excel、MATLAB、OCTAVE等软件进行后期分析处理及查看

逆变器输出波形质量的观察与分析

使用LMG600的软件工具Sample Vision可以在电脑上无间隙的记录采样点数值来分析逆变阶段在DC-DC和DC-AC转换中产生的电压和电流的波形。
