防静电参数测试方法

1、防静电绝缘电阻相关主要测试项目

检验所使用的仪器必须经计量检定合格，并在有效期内。

2 、静电防护  绝缘电阻测试仪器介绍

Metriso 3000 – TEST KIT

•  适用于对地电阻和点对点电阻的测量， 依据IEC 61340-4-1 Ed. 2.0 和 IEC 61340-2-3

•  适用于鞋、地板和人体的电阻测量，依据IEC 61340-4-5

•  内置数据记录器可记录5000个测试值，并可通过USB接口传输数据

•  夹式温湿度传感器

•  显示语言可选：德语 / 英语 / 法语 /  西班牙语

•  报告生成软件 "ETC" 可采集、记录和管理数据， 可生成并归档完整的测试报告

•  菜单驱动的测试，带ESD测试点选择和自动限值配置功能

•  可选配条形码扫描仪在测试前用来确定测试点

•  低电阻测量范围1Ω - 10kΩ，用来测量接地物

•  内置10 MΩ的测试电阻，用于仪器使用前的检查

•  特殊的防护插孔降低高阻值测量时的失真

•  包含两个探头Model 850，依据 IEC 61340-4-1 Ed. 2.0/IEC 61340-2-3 ；以及一个手持探头，依据 IEC 61340-4-5

型号为METRISO3000 TEST-KIT的绝缘电阻测试套装，配有两根测试线和两个2.27Kg重的测试电 极，具有DC    10V、100V、500V三个档位的测试电压，测试范围从1Ω到1.2TΩ。

可以测试材料表面电阻或低电阻，将两根测试线把绝缘电阻测试仪和两个测试电极连接起来，两个

电极放置在材料的同一表面即可测试表面电阻，使用Ω档和测试表笔可测小电阻，用来测量接地物。

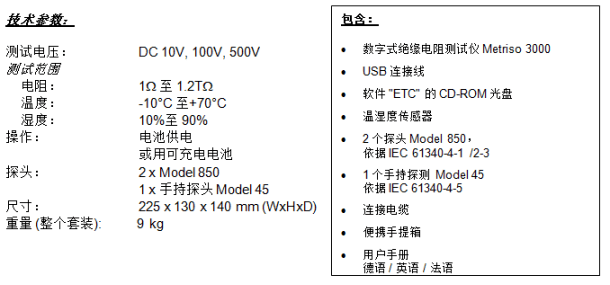

绝缘电阻测试仪器技术规格：

3、表面电阻测试

测试表面电阻需要把被测材料放置在绝缘平面上进行。

将绝缘电阻测试仪DC电压测试档调到合适档位（10V/100V/500V），把被测材料放置在绝缘平面上，测试电极平稳地放在材料表面，点击测试按键“START”可以测得数据。测试电极的距离一般可以选择1m左右，根据测试对象的不同测试电极的间距可以适度调整。

测试时要保持被测试表面和探头与被测体的接触面清洁、测试电极和被测表面接触良好。 每个样本在内、外表面随机选择三个测试点，每个测试点测试五次取平均值。

只有每个测试点都符合防静电性能指标才为合格，否则为不合格。

4、小电阻测试

采用此仪器的Ω档位测试低电阻，参见下图。

5、接地电阻测试

测试方法：分硬接地测试和软接地测试

硬接地测试：用此仪器的欧姆档测试仪器、设备、工具上的金属接地点到接地母线之间的电阻。

软接地测试：用此仪器的DC电压档、测试极一端连接测试点，另一端连接接地母线， 采用系统电阻测试方法进行测试。
