钳形万用表METRACLIP 88 操作手册

钳形万用表 METRACLIP 88 中文

感谢您使用 METRACLIP 88 钳形万用表。为了使您更好地使用仪器 :

• 请仔细阅读说明书

• 注意安全使用事项

仪器上标识的意义

   危险. 操作者一旦看到这个标识，请立即参考这份说明中的相关内容

对于带有危险电压的非绝缘或者裸露导体进行授权操作或者撤回操作

1.5 V 电池

CE 标识，符合欧盟标准

双重绝缘或者加强绝缘

在欧盟范围内需要对电子电气设备进行可选废弃物筛选再利用 符合DEEE 2002/96/EC规定: 不能将此设备作为家庭垃圾处理

AC – 交流

AC及DC –交直流

接地

电击风险

钳形万用表 METRACLIP 88  使用注意事项：

该仪器符合安全标准IEC-61010-1 及 61010-2-032 ，电压等级1000V， 类别 IV ，海拔高度 不超过 2000m, 室内使用, 污染等级 2.

这些安全说明旨在确保人身安全和设备的安全操作。如果超出本仪器的使用范围，仪器提供的 保护可能会收到损坏。

 操作者或者授权单位必须清楚了解仪器的使用注意事项。

 如果超出仪器的设计适用范围， 仪器的保护可能会失效导致意外伤害。

 不要在易燃易爆环境中使用仪器。

 不要在如上所述超出电压类别的网络中使用仪器。

 端子之间或者对地不要超过最大额定电压及电流

 如果仪器发生损坏、不完整、无法正常关机，请不要继续使用。

 每次使用前, 请检查引线、外壳及配件的绝缘。如果发现有绝缘老化的情况 (甚至只是部 分) 必须对其进行维修或者废弃。

 使用额定电压和类别至少和仪器相同的引线和附件。 如果没有，降级的附件类别等级同 样也会使钳表 + 附件组合的类别等级降级。  善于观察所使用仪器的环境，注意安全。

 不要修改仪器，也不要用“等价物”替换部件。修理和调整必须由经过认证有资格的人员进行。

 一旦仪器显示出现请更换电池 打开电池仓盖前请断开所有接线。

 如果条件需要请使用个人防护装置

 请勿将手接触仪表上不使用的端子

 当使用测试表笔, 鳄鱼钳, 或者钳表, 请将手置于防护握柄后方

 出于安全考虑，同样也为了避免仪器输入的连续过载, 我们建议在进行配置设置操作时将 仪器与危险电压断开。

测量类别

测量类别的定义:

CAT II: 回路直接与低压系统相连 示例: 电源到家用电器设备和移动工具

CAT III: 建筑中的电源回路 示例: 配电盘, 断路器, 固定安装的设备和装置

CAT IV: 建筑中供给低压电的电源回路 示例: 电源线, 电表, 保护装置

1.1 旋钮开关

旋钮开关有6个功能位置。如需切换至如下 ,功能, 将旋钮打到对应位置即可. 每个设置都会有提示音进行确认。 功能描述请见下表。

1.2 按键板中的按键

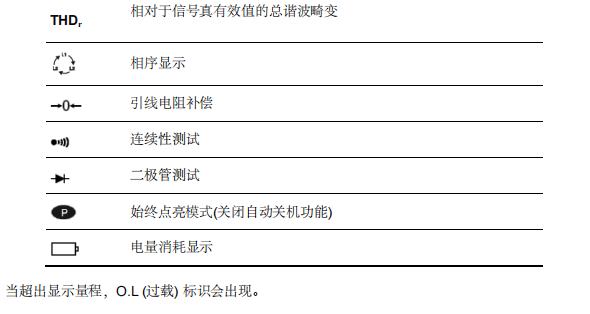

1.3 显示单元

1.4 接线端子 接线端子如下图所示:

2 使用

2.1 调试

请将仪器所配电池装入仪器:

1. 使用螺丝刀, 逆时针旋松仪器外壳背部的电池仓盖螺丝(编号 1) 并打开。

2. 将4颗电池放入间隔内 (编号 2), 注意极性摆放正确

3. 合上电池仓盖并拧紧螺丝
